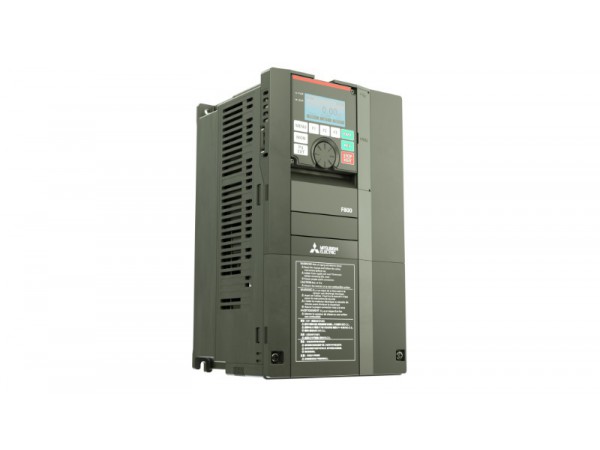

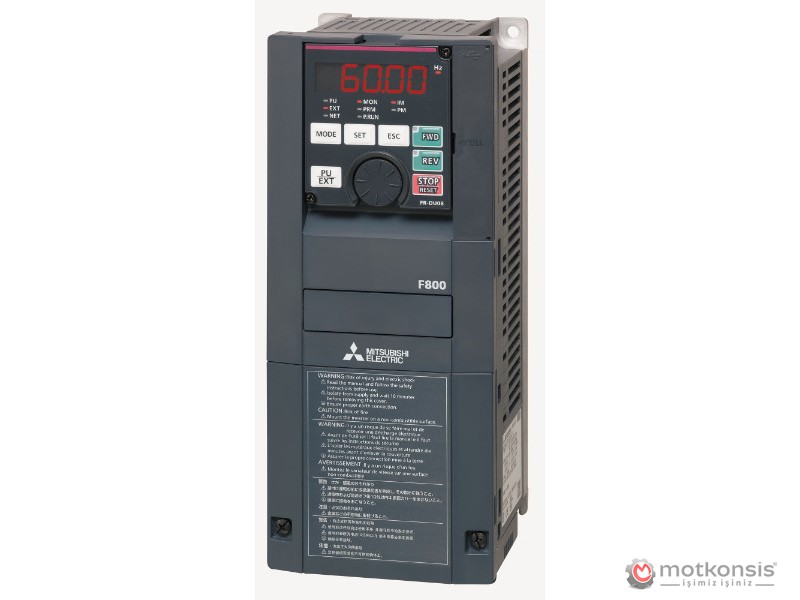

Mitsubishi FR-F800 Serisi

630kw. a kadar güç aralığında HVAC Uygulamaları için Enerji Tasarruf İnverteri;

  • Mitsubishi Electric'in geliştirdiği enerji tasarrufu, optimize hız kontrolü, basit devreye alma ve çok yönlülük için tasarlanmış yeni nesil sürücü teknolojisi, dikkat çekici FR‑F800.
  • Soft PWM Teknoloji ile motor kablo mesafesi 500 metredir. Mitsubishi kendi üretimi olan yüksek IGBT teknoljisini kullanmaktadır.
  • Standart olarak; Ethernet TCP/IP ve BACnet/IP haberleşme, 12 DIN, 7 DOUT, 3 AIN, 2 AOUT sayısı ve 1200 satır (6K) PLC özelliği ile esnek kullanım sağlamaktadır.

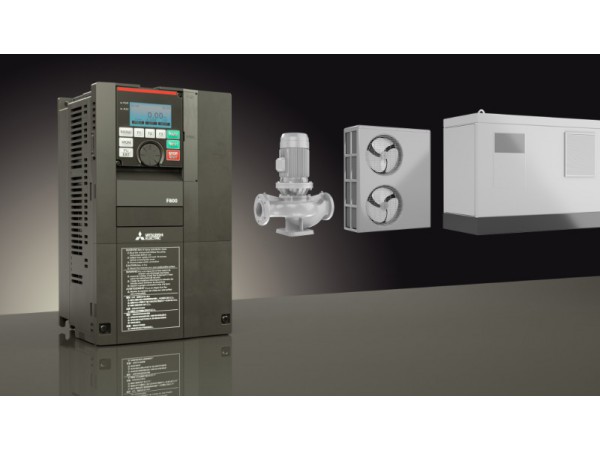

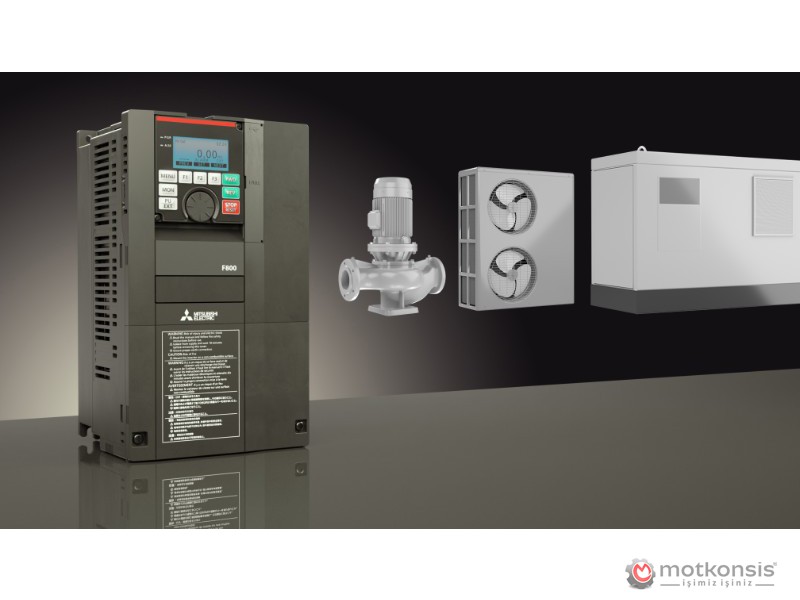

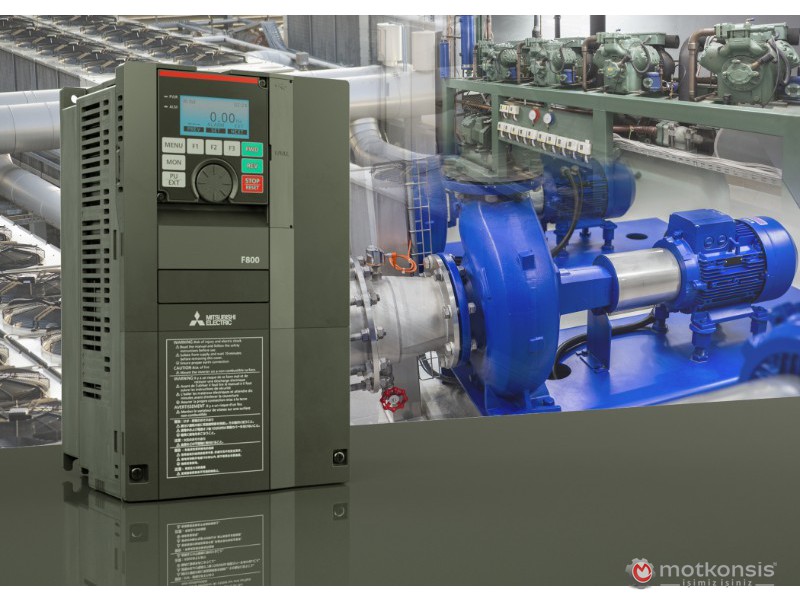

  • FR‑F800 özellikle pompa, fan, kompresör ve HVAC uygulamaları ile kullanılmak üzere tasarlanmıştır. Ürün, verim ve hassas kontrol özelliklerini en iyi şekilde bir araya getiren çok sayıda yenilikçi fonksiyon sunuyor.

3 faz için güç aralığı; 220-240 VAC

0,75-110[kW]

3 faz için güç aralığı; 380-500 VAC

0,75-630[kW]

Genel Özellikler

  • Soft-PWM Kontrol
  • V/f Kontrol
  • Manyetik akı vektör kontrolu
  • PM veya Asenkron motor sürebilme seçeneği
  • 0,5Hz de %120 başlangıç torku
  • Taşınabilir tuş takımı (FR-DU08)
  • Tuş takımı üzerinde potansiyometre
  • %95 bağıl nemde çalışabilme
  • 0,2Hz ~ 590Hz arası frekans aralığı
  • PID tam uyku modu
  • İnverteri 0-10VDC sürer gibi pulse-train sürebilme imkanı
  • Dahili PLC fonksiyonu
  • Ladder veya fonksiyon bloğu olarak PLC programlama
  • Dancer Kontrol fonksiyonu
  • Dahili EMC filtre (EN 61800-3 Cat. 3)
  • Flying Start fonksiyonu
  • 55kw güce kadar dahili fren kıyıcı transistörü
  • 3 adet boş opsiyon bağlama portu
  • 2 adet RS485 haberleşme portu
  • Ethernet TCP/IP ve BACnet/IP
  • Dahili Mini-USB portu
  • 12 dijital input, 7 dijital output
  • 3 analog input, 2 analog output
  • GOT2000 serisi HMI ile tak çalıştır kullanım kolaylığı

Entegre Ethernet ile FR-F800‑E

  • Mevcut ağ seçeneklerine ek, standart olarak entegre 100Mbit Ethernet TCP/IP ve BACnet/IP bağlantısı sunan FR-F800-E, makine üreticileri ve sistem entegratörlerine uzaktan sistem izleme ve parametre ayarı için artan yetenekler sunar ve aynı zamanda mevcut ağ ortamlarına kolay entegrasyon sağlar.

Gelişmiş PID kontrolörü

  • FR‑F800 sürücüsünün tam merkezinde gelişmiş bir PID kontrolörü bulunur. Bu; fan, pompa ve kompresör kontrolünün harici kontrolörlere gereksinim duyulmadan yönetilebilmesi anlamına gelir. Üstelik dahili PLC, tamamen bağımsız çalışabilme yeteneği sunar. Yeni PID özelliklerinden bazıları şu şekildedir:
  • Birden fazla pompanın tek bir sürücü ile kontrol edilebilmesi
  • İkinci PID kontrolörü
  • PID ayar noktasına ekran yoluyla doğrudan erişim
  • Karıştırma Pompa fonksiyonu
  • PID çıkışı tutma işlemi (çoklu pompa da dahil
  • PID üst/alt sınır ön uyarısı
  • Boru patlama tespiti / Kuru çalıştırma koruması
  • Dijital olarak seçilebilir PID ayar noktaları
  • Su darbesini önlemek için yumuşak boru doldurma
  • Duruş sırasında su darbesinin önlenmesi
  • PID ön şarj fonksiyonu
  • Uyku öncesi güçlendirme fonksiyonu
  • Otomatik PID kazanç ayarı

Pompa temizleme fonksiyonu (artık arındırma)

  • Pompalar için temizlik çevrimleri otomatik olarak veya kullanıcının müdahalesi olmadan yürütülebilmektedir.

Motor ön ısıtma fonksiyonu

  • Motor ön ısıtma fonksiyonu, hareket halinde değilken ve motor çalıştırılmadan önce motor sargılarında nem birikmesini önlemek için kullanılır. Bu fonksiyon ayrıca pompa istasyonunun yoğuşma ya da donma oranını düşürmek için de kullanılır.

Mekanik rezonans sönümleme işlemi

  • Doğal rezonans nedeniyle ortaya çıkan titreşim, sistemin mekanik ömrünü uzatan bu fonksiyon ile telafi edilebilir

Yangında üst kontrol modu

  • Yangın gibi acil durumlarda en yüksek öncelik çoğunlukla emme veya basınçlandırma fan motorunun çalıştırılmasıdır. Bu fonksiyon, inverterin hata tespit etmesi durumunda bile koruyucu fonksiyonları yok sayarak sürücünün motoru tahrip olana kadar çalıştırmasını sağlamak için kullanılabilir.

Akıllı enerji optimizasyonu

  • Tüm Mitsubishi Electric sürücüleri kullanıcılarına enerji tasarrufu sağlar, ancak FR‑F800 sahip olduğuçok sayıda tasarrufa yönelik fonksiyon ile daha da yüksek verim sunar. Örneğin Gelişmiş Optimum Tahrik Kontrolü (AOEC) adını verdiğiniz bir ayar algoritması geliştirdik. Bu özellik, yüksek tork gerektiren yükler için bile hızlanma ya da yavaşlama için en üst düzeyde enerji tasarrufu elde edilebilmesini sağlar.
  • Örneğin sürücü, dahili ortam sıcaklığını saptayarak harici soğutma fanlarını kontrol eder ve sistem verimini en üst düzeye çıkarır. Bu şekilde ayrıca dışarıdan gelen ve kirli olabilecek havanın giriş düzeyi de düşürülür.
  • Tıpkı modern arabalarda kullanılan çalıştırma/durdurma fonksiyonu gibi FR‑F800 serisi sürücüler de bekleme durumunda enerji kullanımını düşürmek için çalışması gerekmeyen tüm devrelerin kapatılmasını sağlarlar, bunun sonucunda kontrol işleminin devamı için yalnızca 24 VDC enerji sağlanır. Yeniden çalıştırma işlemi 1 saniye içinde gerçekleşir, bir başka deyişle sistemin kullanılabilirliği herhangi bir şekilde etkilenmez.
  • Enerji tasarrufunun etkileri ağ veya ekran yolu ile dağıtılabilir.

IM/PM motorun auto tuning ayarı

  • Mitsubishi Electric olarak müşterilerimizin uygulama için en uygun motoru seçme hakkına sahip olması gerektiğine inanıyoruz. Bu talep doğrultusunda yeni FR‑F800'de üst düzey performans sunan ve IM/PM motorlarının bağlanmasını mümkün kılan basit bir auto tuning özelliği kullandık. Buna bağlı olarak müşteriler tak ve kullan özelliğinden yararlanabilir, yüksek sistem güvenilirliği ve verimi elde edebilirler.

Dahili güvenlik fonksiyonu STO

  • FR‑F800 serisi, güvenli kapatma için iki kanallı acil durdurma fonksiyonuna sahiptir. Bu fonksiyon, Avrupa Makine Direktifi ile uyumlu olan, güvenli bir çalışma sağlar. Bunun sonucunda FR‑F800; EN ISO13849-1/PLd cat. 3, EN  61508 ve EN 61800-5-2 SIL2 standartlarına uyumluluk sağlar.

Teknik bilgi birikiminizin korunması

  • FR‑F800'ün şifre işlevselliği sayesinde kontrol ünitesi, ağ ve PLC fonksiyonu üzerinden erişimi sınırlayabilirsiniz.

Kolay başlangıç

  • Müşteriler bir USB çubuğu veya FR-Configurator2 yazılım paketini kullanarak parametreleri kolaylıkla indirebilir/yükleyebilir. Ayrıca entegre uygulama sihirbazı da kullanılabilir. Entegre osiloskop / izleme fonksiyonları, arıza tespiti ve devreye alma konularında destek için çok yararlı araçlardır. Ek özelliklerden biri, GXWorks2 yazılımına dayalı, ücretsiz entegre PLC programlama yazılımıdır, böylelikle tek bir bağlantı ile programlama yapılabilir.

Dahili PLC fonksiyonu

  • 6K adım PLC fonksiyonu, sürücünün kişisel ihtiyaçlara göre özelleştirilmesine olanak sağlar ve ayrı bir ana PLC gereksinimini ortadan kaldırır. PLC fonksiyonu, G/Ç opsiyon kartları ile genişletilebilir. PLC ayrıca uyarı ışıkları, vanalar, ısıtıcılar vb. sürücü ile ilgili olmayan fonksiyonları da yönetebilir.

Akıllı kestirimsel bakım

  • Mitsubishi Electric, sürücü için uzun ömür ve maksimum kullanılabilirlik sağlamak amacıyla aşağıdaki fonksiyonları eklemiştir.
  • 3 telli fan – soğutma fanının hızı %50'nin altına düşerse sürücü ön alarm verir. Bu bakım mühendisinin, en üste monte edilen fanları muayene edebilmesini/değiştirebilmesine olanak sağlar
  • İlk akım devre sayacı – Sürücünün şebeke gücüne kaç kez bağlandığı ölçülür. Sürekli bağlantı, frekans inverterlerin ortalama yaşam süresini kısaltabilir.
  • Kondansatör dielektrik güç ölçümü, sistemin performansı düşmeden değişim işleminin planlanmasına yardımcı olmak için sunulmuştur.

Kolay sistem arıza teşhisi

  • Dahili grafik izleme fonksiyonu, 72 kanaldan 8'ini seçmenize izin verir, alarm öncesi ve sonrasında gerçekleşenleri kolaylıkla bulmanızı sağlar. Veriler, örneğin kapsamlı inceleme için teknik desteğe gönderilmeleri amacıyla ticari bir USB bellekte otomatik olarak depolanır.
